Cách chọn CB cho tải chuẩn xác, an toàn và tiết kiệm điện

CB tên tiếng Anh là Circuit Breaker, đây là thiết bị quan trọng trong hệ thống điện, giúp ngắt mạch khi có sự cố quá tải hoặc ngắn mạch xảy ra. Việc chọn CB phù hợp không chỉ đảm bảo an toàn cho thiết bị và con người, mà còn giúp hệ thống hoạt động ổn định và tiết kiệm chi phí. Vậy, cách chọn CB cho tải như thế nào là đúng? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

CB là gì?

CB hay còn gọi là aptomat, là thiết bị tự động ngắt điện khi xảy ra sự cố quá tải hoặc ngắn mạch. CB hoạt động như “người gác cửa” trong hệ thống điện, giúp ngăn ngừa các nguy cơ chập cháy, hư hỏng thiết bị và đảm bảo an toàn tuyệt đối cho người dùng.

Trong mọi công trình điện dân dụng hoặc công nghiệp, CB là thành phần không thể thiếu, giống như cầu chì nhưng hiện đại và chính xác hơn rất nhiều. Khi dòng điện vượt quá giới hạn an toàn, CB sẽ tự động cắt mạch, giúp bảo vệ hệ thống dây dẫn, thiết bị điện và cả con người.

Các loại CB phổ biến hiện nay

Hiện nay trên thị trường có nhiều loại CB khác nhau, mỗi loại được thiết kế với mục đích sử dụng riêng biệt tùy theo quy mô tải và môi trường vận hành. Việc hiểu rõ từng loại CB không chỉ giúp người dùng chọn đúng thiết bị phù hợp, mà còn đảm bảo an toàn và hiệu quả cho toàn bộ hệ thống điện.

Vì sao chọn sai CB lại nguy hiểm?

Việc chọn CB không phù hợp không chỉ gây phiền toái trong sinh hoạt, mà còn tiềm ẩn những nguy cơ nghiêm trọng đến an toàn điện:

CB nhảy liên tục

Khi dòng tải cao hơn khả năng chịu của CB, thiết bị sẽ liên tục ngắt mạch.

Hậu quả: Mất điện thường xuyên, ảnh hưởng thiết bị điện, gây khó chịu cho người dùng.

Dây dẫn quá nóng, cháy nổ

Nếu chọn CB quá lớn, nó sẽ không ngắt mạch kịp thời khi dòng tăng đột biến, khiến dây dẫn bị quá tải nhiệt, dễ gây cháy chập hoặc hỏa hoạn.

CB không ngắt khi có sự cố

Trường hợp nguy hiểm nhất: CB không hoạt động đúng khi xảy ra ngắn mạch hoặc rò rỉ điện.

Dễ dẫn đến điện giật, hỏng thiết bị điện, mất an toàn tính mạng và tài sản.

Nguyên tắc tính toán khi chọn CB theo tải

Việc chọn CB không thể “ước chừng theo cảm tính” mà cần dựa trên cơ sở kỹ thuật rõ ràng. Dưới đây là các nguyên tắc cơ bản giúp bạn tính toán chính xác để có cách chọn CB cho tải phù hợp với từng loại thiết bị điện, từ dân dụng đến công nghiệp.

Công suất và dòng điện định mức của tải

Trước tiên, bạn cần xác định công suất tiêu thụ (P) và điện áp hoạt động (U) của thiết bị. Từ đó, tính ra dòng điện (I) – là yếu tố quyết định loại CB cần chọn.

• Công thức cơ bản:
  I=PU\mathbf{I = \dfrac{P}{U}}I=UP​

Trong đó:

• I là dòng điện (Ampe)
• P là công suất (Watt)
• U là điện áp (Volt)

Ví dụ:
Một thiết bị có công suất 2200W, sử dụng điện áp 220V:
I=2200220=10A\mathbf{I = \dfrac{2200}{220} = 10A}I=2202200​=10A
Thiết bị này có dòng định mức là 10A.

Hướng dẫn công thức cách tính nhanh CB phù hợp

Sau khi biết dòng điện định mức, bạn cần cộng thêm 20–30% dự phòng trước khi chọn CB, để tránh việc CB bị ngắt khi dòng điện tăng đột ngột (như khi thiết bị khởi động).

• Công thức tính CB:
  CB=I×(1+20% đến 30%)\mathbf{CB = I \times (1 + 20\% \text{ đến } 30\%)}CB=I×(1+20% đeˆˊn 30%)

Ví dụ:
Thiết bị có dòng định mức 10A →
CB=10A×1.3=13A\mathbf{CB = 10A \times 1.3 = 13A}CB=10A×1.3=13A
Bạn nên chọn CB 15A để đảm bảo an toàn và ổn định.

Tại sao lại cần dự phòng 20 – 30%

Việc cộng thêm 20–30% dòng dự phòng là tiêu chuẩn được khuyến nghị trong lắp đặt điện:

• Tránh CB nhảy sai lệch: Nhiều thiết bị điện có dòng khởi động cao hơn dòng định mức, như máy lạnh, bơm nước, bếp từ… Nếu chọn CB đúng bằng dòng tải, CB có thể nhảy ngay khi vừa khởi động.
• Dự phòng thiết bị bổ sung: Trong tương lai, nếu bạn lắp thêm thiết bị (VD: quạt, đèn, ổ cắm), CB vẫn đủ dung lượng để bảo vệ toàn hệ thống mà không cần thay thế.

Cách chọn cb cho tải tổng cho toàn nhà/phòng/xưởng

Đối với các hệ thống có nhiều thiết bị cùng lúc (như căn hộ, văn phòng, nhà xưởng), bạn cần tính tổng tải để chọn CB tổng hoặc CB nhánh phù hợp.

Các bước thực hiện:

1. Liệt kê tất cả thiết bị sẽ sử dụng đồng thời.
2. Ghi lại công suất (Watt) của từng thiết bị.
3. Cộng tổng công suất → đổi ra dòng điện bằng công thức I = P / U.
4. Áp dụng thêm 20–30% dự phòng → chọn CB phù hợp.

Ví dụ:

• Bếp từ: 3500W
• Bình nóng lạnh: 2500W
• Tủ lạnh: 120W
• Máy giặt: 400W
  → Tổng công suất: 6520W
  → Dòng tải: 6520 / 220 = ~29.6A
  → CB phù hợp: 30A x 1.3 = ~39A → Chọn CB 40A

Bảng tra cứu nhanh CB cho từng thiết bị phổ biến

Cách chọn cb cho tải phù hợp không thể dựa vào cảm tính. Để giúp bạn dễ dàng xác định dòng điện và loại CB nên dùng, bảng dưới đây tổng hợp các thiết bị điện thường gặp trong gia đình và công nghiệp nhỏ, kèm theo công suất, dòng điện ước tính và CB đề xuất.

Lưu ý:

MCB: Dùng cho các thiết bị dân dụng công suất nhỏ, dễ lắp đặt.

MCB chống giật: Là MCB tích hợp ELCB, nên dùng cho thiết bị có nguy cơ rò rỉ điện như bếp từ.

RCBO: CB chống dòng rò, ưu tiên sử dụng cho thiết bị gắn với nước như bình nóng lạnh, máy giặt.

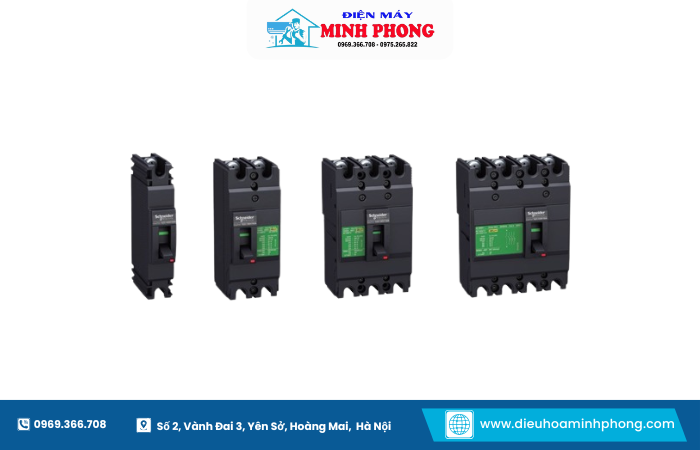

MCCB: Dành cho hệ thống công suất lớn, thường có trong nhà xưởng hoặc tải công nghiệp 3 pha.

Các yếu tố cần lưu ý khi chọn CB ngoài dòng tải

Khi chọn CB (aptomat), nhiều người chỉ quan tâm đến dòng điện tải, mà bỏ qua những yếu tố quan trọng khác ảnh hưởng đến hiệu quả và độ an toàn của hệ thống điện. Dưới đây là những yếu tố kỹ thuật bắt buộc phải cân nhắc ngoài dòng tải khi lựa chọn CB phù hợp.

Môi trường lắp đặt

CB không chỉ được lắp trong tủ điện khô ráo, mà còn có thể sử dụng trong những khu vực có độ ẩm cao như nhà vệ sinh, nhà bếp, sân vườn, nhà kho…

Nếu lắp ở nơi ẩm ướt hoặc dễ bám bụi, nên chọn CB có vỏ chống nước hoặc cấp bảo vệ IP từ IP44 trở lên.

Với môi trường công nghiệp, nơi nhiệt độ cao hoặc rung động mạnh, cần chọn CB có khả năng chịu nhiệt và cơ khí tốt.

Dùng tủ điện âm tường, kín nước kết hợp CB có vỏ nhựa ABS hoặc polycarbonate cao cấp.

Loại dây dẫn đi kèm

CB không thể tách rời với dây điện. Việc chọn CB lớn hơn khả năng chịu tải của dây dẫn có thể gây nguy cơ cháy nổ.

Nguyên tắc: CB không được lớn hơn dòng chịu tải tối đa của dây dẫn.

Ví dụ: Dây 2.5mm² có thể chịu khoảng 20A → Chọn CB tối đa là 20A, không nên dùng CB 25A hoặc lớn hơn.

Chọn CB quá lớn cho dây nhỏ sẽ khiến CB không ngắt khi có sự cố, dẫn đến cháy dây và nguy hiểm cho người dùng.

Có cần chống giật hay không?

Một số khu vực trong nhà và thiết bị có nguy cơ rò điện cao, đặc biệt là những nơi tiếp xúc với nước hoặc cơ thể người.

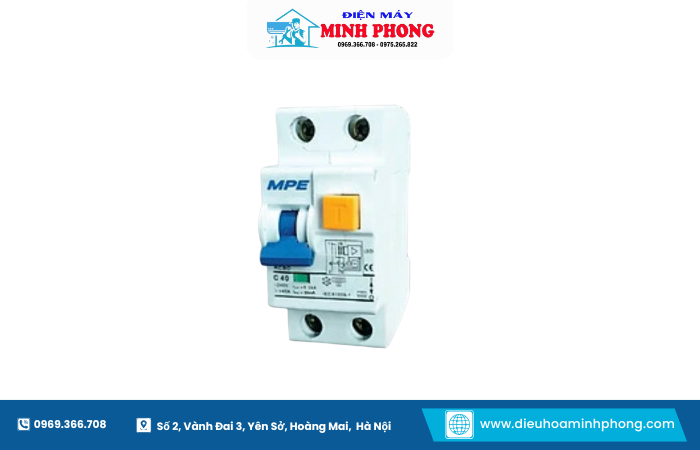

Các thiết bị như bình nóng lạnh, máy giặt, bếp từ, tủ lạnh… nên dùng CB có chức năng chống rò điện (RCBO).

RCBO tích hợp khả năng phát hiện dòng rò ≤ 30mA – giúp ngắt điện trước khi người bị điện giật.

Nếu thiết bị sử dụng nước, hoặc có trẻ nhỏ/ người già trong nhà, nên ưu tiên RCBO để tăng cường an toàn.

Chọn CB cho điện 1 pha và 3 pha khác nhau thế nào?

Tùy vào hệ thống điện bạn đang sử dụng, cấu hình CB cũng cần điều chỉnh phù hợp.

Điện 1 pha (dân dụng): Dùng CB 1P hoặc 2P.

1P: chỉ ngắt dây nóng

2P: ngắt cả dây nóng và dây trung tính → an toàn hơn

Điện 3 pha (công nghiệp): Dùng CB 3P hoặc 4P, tùy vào việc có trung tính hay không.

Cần tính tổng công suất trên cả 3 pha, cân pha đúng cách để tránh quá tải cục bộ.

Hướng dẫn cách chọn Cb cho tải căn hộ 3 phòng ngủ

Để giúp bạn hình dung rõ hơn cách áp dụng lý thuyết vào thực tế, dưới đây là một tình huống giả định lắp đặt hệ thống CB cho căn hộ 3 phòng ngủ với các thiết bị điện phổ biến.

Giả định các thiết bị trong căn hộ

Dưới đây là bảng liệt kê các thiết bị chính cùng công suất tiêu thụ tương ứng, từ đó làm cơ sở để tính toán dòng điện tổng và cách chọn CB cho tải phù hợp với từng nhánh cũng như toàn bộ hệ thống:

CB nhánh – Phân theo khu vực

Sau khi tính toán tổng công suất tải của căn hộ, bước tiếp theo là phân chia CB cho từng khu vực hoặc thiết bị cụ thể. Việc này giúp hệ thống điện hoạt động linh hoạt, an toàn và dễ kiểm soát hơn khi có sự cố xảy ra ở từng nhánh.

Bảng dưới đây đề xuất cấu hình CB cho từng khu vực sử dụng điện trong căn hộ 3 phòng ngủ, kèm theo lý do lựa chọn để người dùng dễ dàng hình dung và áp dụng thực tế:

So sánh các thương hiệu CB phổ biến trên thị trường

Hiện nay trên thị trường có nhiều thương hiệu CB (aptomat) đến từ các quốc gia và phân khúc khác nhau, từ cao cấp đến phổ thông. Việc lựa chọn thương hiệu uy tín không chỉ giúp đảm bảo chất lượng và độ an toàn khi sử dụng mà còn ảnh hưởng đến tuổi thọ và độ ổn định của toàn bộ hệ thống điện.

Dưới đây là bảng so sánh một số thương hiệu CB phổ biến nhất tại Việt Nam:

Những sai lầm thường gặp trong cách chọn CB cho tải

Cách chọn CB cho tải mà không hiểu rõ nguyên tắc kỹ thuật có thể dẫn đến nhiều hệ lụy nghiêm trọng, ảnh hưởng trực tiếp đến an toàn điện, tuổi thọ thiết bị và cả sinh hoạt hàng ngày. Dưới đây là những sai lầm phổ biến mà người dùng thường gặp khi lắp đặt CB tại nhà hoặc công trình nhỏ:

Chọn CB quá nhỏ

Đây là lỗi rất thường gặp. Khi chọn CB có dòng định mức thấp hơn so với dòng tải thực tế, CB sẽ nhảy liên tục mỗi khi thiết bị tiêu thụ điện cao hơn mức cho phép, kể cả trong điều kiện hoạt động bình thường.

• Hậu quả: Làm gián đoạn điện, gây khó chịu trong sinh hoạt, ảnh hưởng đến tuổi thọ thiết bị điện và CB.
• Nguyên nhân: Không tính đúng công suất thiết bị hoặc không cộng thêm 20–30% dòng dự phòng.
• Cách khắc phục: Luôn tính toán dòng tải trước khi chọn CB, và áp dụng công thức:
  CB cần chọn=I tải×1.2 hoặc 1.3

Chọn CB quá lớn

Ngược lại, nếu chọn CB có dòng định mức quá cao so với thiết bị, CB sẽ không ngắt mạch kịp thời khi có sự cố, chẳng hạn như ngắn mạch hoặc quá tải nhẹ.

• Hậu quả: Thiết bị bị hư hỏng, dây điện quá nhiệt gây chảy cách điện, thậm chí dẫn đến cháy nổ.
• Ví dụ: Dây 2.5mm² chịu tải khoảng 20A nhưng lại dùng CB 32A → dây có thể cháy trước khi CB ngắt.
• Cách khắc phục: Phải chọn CB phù hợp với cả dòng tải thiết bị và khả năng chịu tải của dây dẫn đi kèm.

Lắp CB không đúng vị trí

Việc bố trí CB không theo thứ tự hợp lý (theo khu vực hoặc nhánh thiết bị) sẽ gây khó khăn trong vận hành và bảo trì.

• Hậu quả: Khi cần sửa chữa hoặc kiểm tra một thiết bị, không biết CB nào cần ngắt. Việc đấu dây lộn xộn cũng làm mất an toàn và dễ gây sự cố.
• Nguyên nhân: Không có sơ đồ hệ thống điện, lắp CB theo cảm tính.
• Cách khắc phục: Luôn phân nhánh CB rõ ràng theo từng khu vực: phòng ngủ, phòng khách, bếp, thiết bị có công suất cao. Ghi nhãn từng CB cụ thể để dễ thao tác.

Không chọn loại CB có chống giật cho thiết bị liên quan đến nước

Thiết bị sử dụng nước như bình nóng lạnh, máy giặt, bếp từ, nếu không được bảo vệ bởi CB có chống rò điện (RCBO) sẽ gây nguy hiểm cho người sử dụng, đặc biệt trong môi trường ẩm ướt.

• Hậu quả: Người dùng có nguy cơ bị điện giật khi thiết bị rò rỉ điện ra vỏ kim loại.
• Nguyên nhân: Nhầm tưởng MCB đã đủ bảo vệ, hoặc muốn tiết kiệm chi phí.
• Cách khắc phục: Với thiết bị liên quan đến nước, bắt buộc dùng RCBO hoặc CB tích hợp chống giật để đảm bảo an toàn tuyệt đối cho người dùng.

Cách chọn CB cho tải đúng không chỉ đảm bảo an toàn cho thiết bị và người sử dụng, mà còn giúp hệ thống điện vận hành ổn định, tránh sự cố ngoài ý muốn. Qua bài viết này, bạn đã nắm được cách tính toán, phân loại và lựa chọn CB phù hợp cho từng tải. Hãy áp dụng đúng nguyên tắc và tránh các sai lầm thường gặp để đảm bảo hiệu quả sử dụng lâu dài. Nếu chưa chắc chắn, nên tham khảo ý kiến kỹ thuật hoặc chọn đơn vị lắp đặt uy tín để được hỗ trợ tốt nhất.
